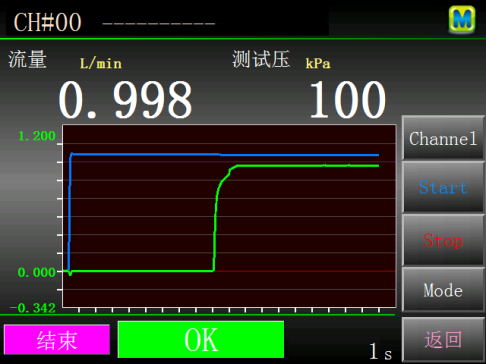

有6種測試畫面，可根據需求選擇合適的畫面。

每次測試時與流量標準品的值相比。(選配: CX)

傳感器保護

毎次測試時清潔空氣回路。

吹氣確認

流量測試結束后，打開加壓閥，確認是否有流量。

C-CHK

與流量標準品的值相比。

F-CHK

每次測試時與流量標準品的值相比。(選配: CX)

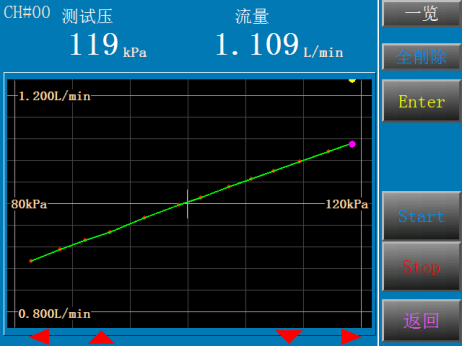

壓力變動流量修正

公式修正

設定既定的測試壓，通過演算顯示修正值。

2點修正

預先保存2點間的壓力·流量數據，顯示修正值。

多點修正

預先對既定的測試壓附近的流量值進行取樣，顯示修正值。

數據采集

內部最多可保存5000個數據。
也可保存到U盤。

數據解析

計數、統計、波形圖表

用戶倍率

任意設定或者自動設定用戶倍率值的功能。

防止排氣干擾

測試后的排氣時機由外部控制

測試后的排氣時機由外部控制

顯示平均值，
偏差較小，顯示穩定。

顯示等效流量

顯示在20°C、1個大氣壓的環境下空氣的流量值。如果選配了大氣壓傳感器，可自動使用。

2段判斷

上限NG (UL2/UL)、下限NG( LL2/LL)

檢出延長

流量值處于LL NG ~ LL2 NG / UL NG ~ UL2 NG范圍內時，再次進行檢出的功能。

檢出延長

對應外部排氣閥（排氣閥裝置另售）

對應外部旁路 (旁路裝置另售)

檢測流體

空氣

精度

層流管流量傳感器
±1.5% of F.S. ±1digit  (指定測試壓)

質量流量傳感器
±1.5% of F.S. ±1digit  (指定測試壓)
±3.0% of F.S. ±1digit  (指定測試壓以外)

指定測試壓

壓力范圍

微壓(L01): 1~10 kPa (不帶調壓閥)
微低壓(L03): 10~30 kPa (僅限質量流量)
微低壓(L05): 10~50 kPa (僅限層流管)
低壓(L): 30~80 kPa
中壓(M): 30~700 kPa
負壓(V): -10~-70 kPa (層流管20L以下)

頻道數

32ch（0～31）

電源

AC100~240V±10%, 50/60Hz, 60VA max
(附屬的電源線請?jiān)贏C125V以下使用)

時間
設定范圍

999.9 秒 (分辨率0.1秒)

測試壓源

使用潔凈空氣。

使用遠比測試壓高的潔凈空氣。

使用溫度范圍

5 ~ 45°C

濕度

80 %RH以下，但不結露。

重量

約15 kg

配管連接口徑

空氣源/驅動壓源: Rc 1/4
(只有層流管規格的100L為Rc 3/8)
測試品配管: 200 mL/min以下Rc 1/4
500 mL/min以上Rc1/2

CPU

ARM9  400 MHz,  DRAM 128 MB

RS-232

正面接口

T, IL, ML, D, P固定長輸出

背面接口

T, IL, ML, D, P固定長輸出

數據保存

流量、壓力、修正值、空氣溫度、
判斷值、大氣壓、其它

設定值下載

csv文件

USB接口

測試設定的備份
系統整體的備份
軟件版本更新
復制操作說明書(PDF文件)

USB接口

L/min, mL/min, L/s, mL/s, L/h, m3/h,
USP(用戶倍率)

壓力顯示單位

kPa, MPa, (psi, kg/cm2, bar, mbar, mmHg, cmHg, inHg, mmH2O) ( )內為非SI

標準附件

快速安裝支架、各通訊接口、電源線（3m）、檢查報告單、操作說明書。

外部排氣閥裝置

旁路裝置

遙控操作盒

在測試帶有水和油的測試品時，能防止異物侵入流量儀。

對于低壓·大容量的測試品能縮短測試時間。

可進行加壓保持·起動·停止的操作。

質量流量傳感器

質量流量傳感器

F3

F4

質量流量傳感器

500ML

2L

5L

20L

50L

100L

層流管流量傳感器

10ML

20ML

50ML

100ML

200ML

500ML

1L

2L

5L

10L

20L

30L

50L

50L

壓力名

微壓

微低壓

微低壓

中壓

負壓

調壓范圍

1 ~ 10kPa

10 ~ 50kPa

10 ~ 50kPa

30 ~ 700kPa

30 ~ 700kPa

-10 - -70 kPa

標記

L01

L03
僅限質量流量

L05
僅限層流管流量

L05
僅限層流管流量

M

V

B1

G1

F

在加壓行程中，可在規定的時間（或到達壓力為止）內施加比測試壓高的壓力，縮短測試時間。

C

2次側測試方式

是測試和判斷測試品出口側流量的回路。

R1

帶有二段加壓的電子調壓閥控制接頭

選配了F電子調壓閥規格時可指定此規格。

CX

自動CAL確認
回路

在每次的測試行程中，用標準品對靈敏度進行檢查。

FR

2個量程校正
(只限選擇F4時)

1L以上的量程可進行L量程/U量程校正。

W

帶有斷流閥開閉確認的開關

如果忘記打開斷流閥會提示

A

過濾器選配

帶有自動排放的空氣過濾器

K

大氣壓傳感器
(只限選擇F4時)

裝載了高性能的大氣壓傳感器，自動用大氣壓修正。

PX2

電池選配

充電式電池 選擇時不對應CE

E  流量量程

F 測試壓范圍

量程記號

流量范圍

正壓

負壓

500ML

0 ~ 500 mL/min

10 ~ 700kPa

-10 ~ -70kPa

2L

0 ~ 2 L/min

10 ~ 700kPa

-10 ~ -70kPa

5L

0 ~ 5 L/min

10 ~ 700kPa

-10 ~ -70kPa

20L

0 ~ 20 L/min

10 ~ 700kPa

-10 ~ -70kPa

50L

0 ~ 50 L/min

10 ~ 700kPa

100L

0 ~ 50 L/min

10 ~ 700kPa

E  流量量程

F 測試壓范圍

量程記號

流量范圍

正壓

負壓

10ML

0 ~ 10mL/min

10 ~ 700kPa

-10 ~ -70kPa

20ML

0 ~ 10mL/min

10 ~ 700kPa

-10 ~ -70kPa

50ML

0 ~ 50mL/min

10 ~ 700kPa

-10 ~ -70kPa

100ML

0 ~ 100mL/min

10 ~ 700kPa

-10 ~ -70kPa

100ML

0 ~ 200mL/min

10 ~ 700kPa

-10 ~ -70kPa

500ML

0 ~ 500mL/min

10 ~ 700kPa

-10 ~ -70kPa

1L

0 ~ 1L/min

10 ~ 700kPa

-10 ~ -70kPa

2L

0 ~ 2L/min

10 ~ 700kPa

-10 ~ -70kPa

5L

0 ~ 5L/min

10 ~ 700kPa

-10 ~ -70kPa

10L

0 ~ 10L/min

10 ~ 700kPa

-10 ~ -70kPa

20L

0 ~ 20L/min

10 ~ 700kPa

-10 ~ -70kPa

30L

0 ~ 30L/min

10 ~ 700kPa

---

50L

0 ~ 50L/min

10 ~ 500kPa

100L

0 ~ 100L/min

10 ~ 500kPa
