產品簡介：

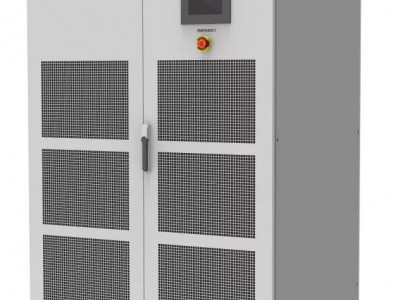

FRDCL電子負載系列是一款工頻隔離型的直流電子負載，控制精度高，響應速度快，保護功能完善。能量可回饋電網，節約電費支出。

產品特點：

1、轉換效率高達96%，電阻負載96%能量可回饋電網，節約電費支出；

2、可1.1倍過載長期運行；

3、具有較寬直流電壓范圍；

4、內置工頻隔離變壓器；

5、控制精度高，響應速度快，保護功能完善；

6、人機界面采用LCD觸摸屏設計，操作方便快捷；

7、可實現8臺并聯，最大輸出電流達到6400A。

產品應用：

1、燃料電池DC/DC變換器測試及生產老化；

2、汽車驅動器及電機測試及生產老化；

3、各類動力電池的充放電測試；

4、電力電子設備的測試及生產老化。

產品參數：

型號

FRDCL-50KT

FRDCL-120KT

FRDCL-250KT

FRDCL-100KT

FRDCL-150KT

FRDCL-250KT

輸入額定值

電壓

60~500V

200~850V

480~850V

20V~800V

20V~800V

50V~800V

電流

500A

600A

520A

800A

800A

800A

功率

50kW

120kW

250kW

100kW

150kW

250kW

響應時間

< 10 ms

工作模式

恒電壓、恒電流、恒電阻、恒功率

過載運行

110%，可長期運行

可并聯臺數

8臺并機，輸出電流達到4000A

8臺并機，輸出電流6400A

設定值精確度

電壓

≤0.1%FS+5dgt

≤0.1%FS+5dgt

電流

≤0.5%FS

≤0.1%FS

交流輸出

電壓

380Vac±10% 三相三線

頻率

50Hz±5%

最大電流

80A

190A

397A

160A

238A

397A

輸出總電流畸變率

＜3%@額定功率

輸出功率因素

＞0.99

輸出直流分量

＜5%@額定功率

常規參數

尺寸

1000x1800x850

1200x1800x850

重量

1300kg

1300kg

1400kg

1500kg

1700kg

2000kg

隔離方式

內置隔離變壓器

防護等級

IP21

IP21

工作溫度

-30~55℃

最高海拔

6000m（3000m以下不降額）

通訊方式

CAN/RS485

顯示

彩色觸摸屏

冷卻方式

AF（溫控強制風冷）

噪音

＜75dB@1m

＜65dB@1m

相對濕度

0~95%，無冷凝

保護功能

過欠壓

√

√

√

√

√

√

過流

√

√

√

√

√

√

過溫保護

√

√

√

√

√

√

孤島保護

√

√

√

√

√

√
