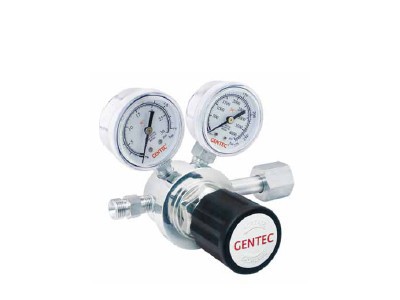

R11 系列小流量減壓器

?R11 膜片式減壓器采用單級減壓結構，適用于實驗室、儀表及分析、半導體等行業的氣體管路系統。

結構特點

• 單級式減壓結構

• 母體接口螺紋：1/4” NPT(F)

• 2” 壓力表

• 最大輸入壓力：500, 1500, 3000 psi

• 最大輸出壓力：15, 25, 50, 100, 150, 250 psi, 30” Hg Vac~30 psi, 30” Hg Vac~100 psi, 30” Hg Vac~200 psi

• 安全壓力：1.5 倍的最大輸入壓力

• 適用溫度：-29°C ~ 66°C (-20°F ~ 150°F)

• 泄漏率：2 x 10-8 atm.cc/sec He

• Cv 值：0.15

• 重量：1.2 kg (2.65 lbs)

材質

•  母體：303，銅電鍍

•  閥座：PU, PTFE, EPDM

•  膜片：316L

適用范圍

•  氣相分析

• 氣體匯流排

•  實驗室

•  測試儀表

•  石油化學工業

• 半導體行業

流量特性曲線圖：

安裝尺寸圖：
