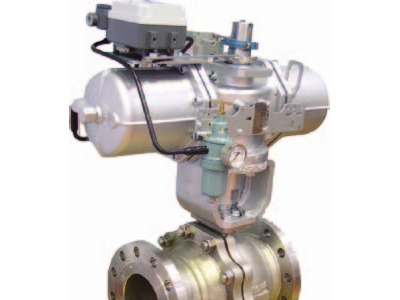

適用于大口徑閥門，廣泛應用于自動化及遠程控制操作

技術數據

執(zhí)行機構型號

雙作用型：  AW13, AW17, AW20, AW25,AW28

彈簧返回型： AW13S, AW17S, AW20S,AW25S, AW28S

操作壓力

雙作用型：  0.3 至 0.7 MPa

彈簧返回型： 0.4 至 0.7 MPa

溫度范圍：  -20ºC 至 80ºC (環(huán)境溫度)

輸出扭矩

雙作用型：  784 至 8985 Nm

彈簧返回型： 275 至 5259 Nm

特點

• 采用撥叉?zhèn)鲃訖C構將活塞桿的直線運動變?yōu)樾D運動，適用于 90°角行程回轉的大口徑閥門

• 雙缸同時進氣，輸出力矩大且動作更平穩(wěn)，輕型設計使維護更為便捷

• 執(zhí)行機構輸出軸符合 NAMUR標準，可簡單的與附件直接連接

• 活塞氣腔與撥叉機構相隔，密封，空氣消耗量小

• 根據操作壓力可選彈簧等級

標準：AW-S  0.4至 0.7MPa

低壓：AW-L  0.3至 0.4MPa

一般應用

• 適用于單行程閥門

• 廣泛應用于自動化及遠程控制操作

• 適用于大口徑閥門
